隨著網絡科技的發展，現在我們的家里都有路由器來提供WiFi為我們使用，有時候我們剛買來路由器和網線，發現網線并沒有給我們安裝好水晶頭，需要我們自己來安裝，沒有學過的朋友對這個就會很煩犯難，今天小編就給大家帶來了網線水晶頭排線圖片，一起來了解一下如何給網線按照水晶頭吧。

網線水晶頭排線圖片

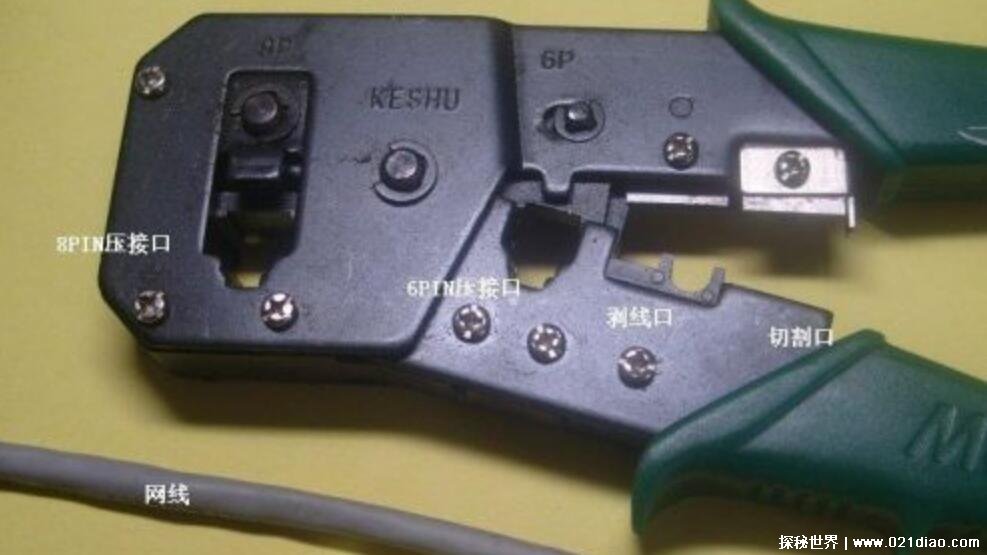

要排線接水晶頭，我們不僅需要網線和水晶頭，還需要一個剝線鉗，沒有剝線鉗就無法將網線輕松剝開，也無法將網線的銅線牢牢按壓進水晶頭里，制作過程會變得發出困難，因此我們要準備一個剝線鉗之后才能夠開始進行剝線和安裝水晶頭等步驟。

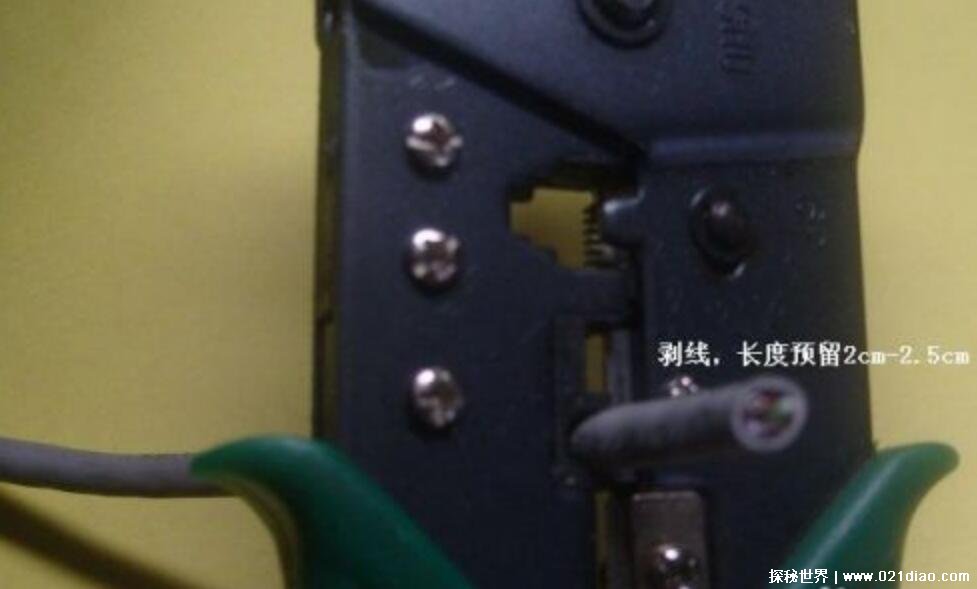

有了剝線鉗之后，我們第一步就先要將網線表皮的保護層給去掉。這一步很簡單，沒什么難度，只需要將網線放在剝線鉗的剝線口，大概預留兩三厘米左右的距離，壓緊后把網線轉一圈，網線的保護層就會輕松被剝掉。切記不可太用力，用力過猛可能會導致銅線受損，輕輕壓住就可以了。

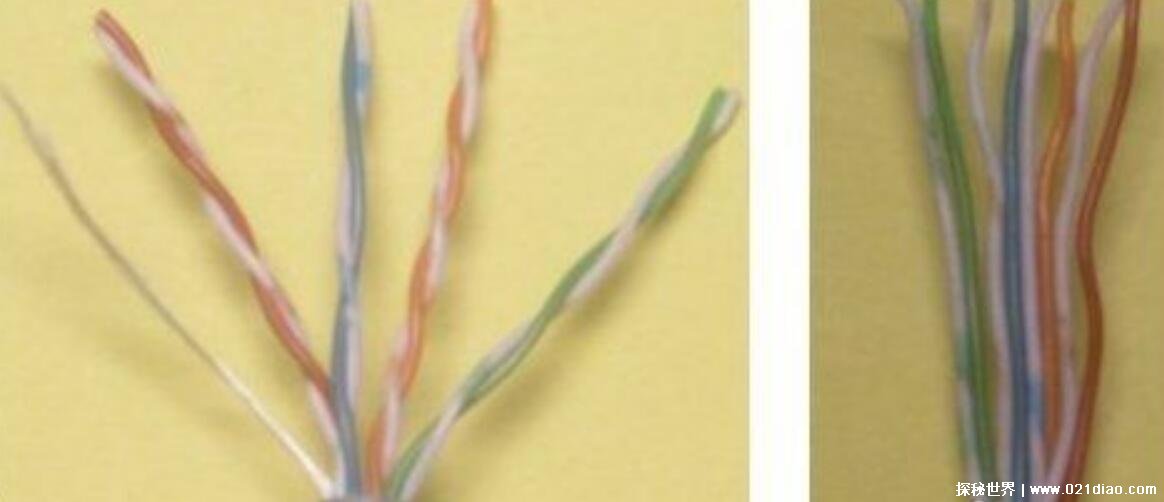

將剝掉的保護層拆掉，然后把銅線的顏色分清，銅線的顏色有純色和白色加一種顏色，例如白綠和綠色是一對，一共四對，我們先將它們分開后排序，順序依次是：

白綠、綠色、白橙、藍色、白藍、橙色、白粽、棕色

這是A端的順序，做直通網線的話B端也可以按照這個順序排列。如果是做交叉線的話，B端則要換一種排列順序，依次是：

白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色。

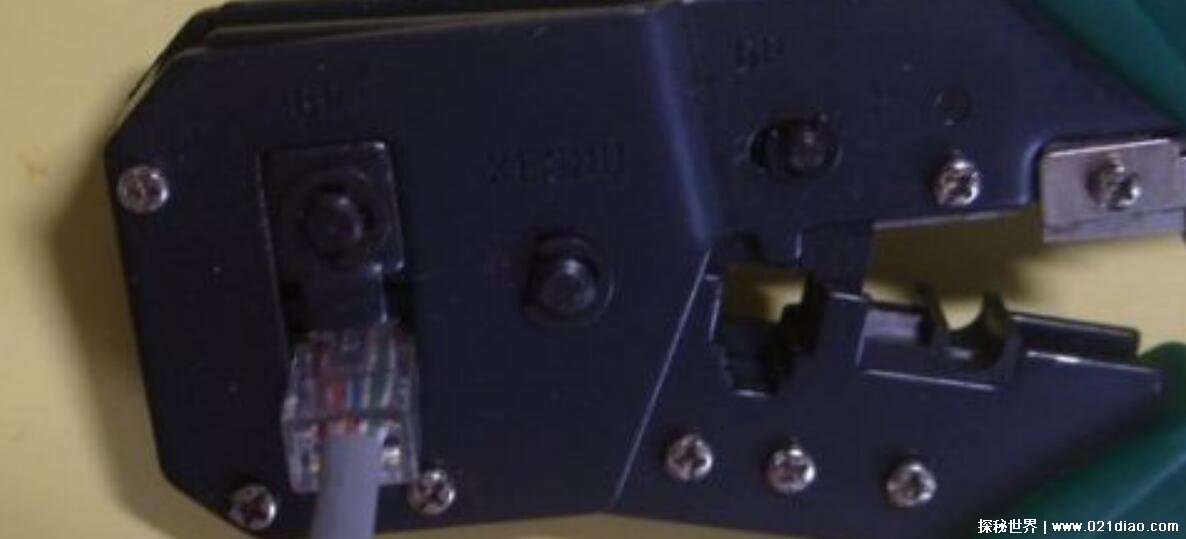

將排列好的銅線放到壓線口切割整齊，要預留一點無保護層端，大概要留1.5厘米左右的長度，這樣可以增加網線的抗拉力。將修剪好的銅線捏平，插進水晶頭里，用力推線，直到接觸到水晶頭最深處，這個時候就可以用剝線鉗的壓線口壓接，一定要對準位置，用力壓到底，聽到“咔”的聲音就代表已經做好了。
